FDT181点型感温火灾探测器(P)
FDT181点型感温火灾探测器(P)
使用说明书
概述
FDT181 点型感温火灾探测器为智能型感温探测器,适用于建筑物内部空间的早期火灾探测,尤其可用于工作过程产生烟、灰尘、排放气体等不能使用其它种类探测器的地方。
特点
– 满足国家标准GB4716-2005《点型感温火灾探测器》
– 内置CPU,信号接收后会经智能算法处理
– A2S和A2R两种工作模式
– 全自动地址设定,无需编码器设置或者拨码开关
– 报警灯360°全方位可见
– 抗环境因素干扰能力强,包括潮湿、电磁干扰、腐蚀性气体、振动等
– 通过FD18-Bus回路与控制器通讯,无极性连接
– 产品标签上自带可撕式编码贴,方便工程调试
功能
– 探测器的探测方式可以通过参数设置进行选择,因此可针对所监视的环境状况进行相应的调整
– 每只探测器内带有特定标识码(相当于身份证,起部件识别作用),控制器能依此确认探测器类型,并进行地址分配
应用
– 用于监视火灾时升温迅速的房间,或者感烟探测器不便使用的场合
– 自带防尘罩,避免现场装修污染
指示灯
探测器本身带有指示灯,用来指示探测器的工作状态(见下表)
探测器状态
指示灯状态
正常工作
定位/测试火警
闪烁
报警
常亮
安装
􀁺 简便快捷高质量的安装方式
工程施工时首先安装好接线底座,并完成布线。

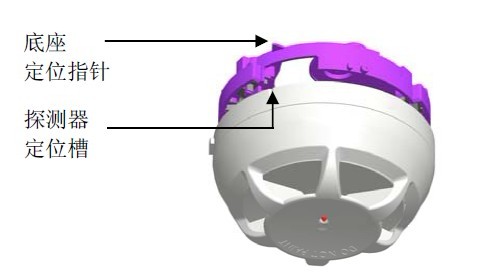

1. 将探测器的定位槽对准底座的定位指针,插入底座。(如图所示)
2. 顺时针旋转探测器,直至停止。
拆卸
1. 逆时针旋转探测器,直至停止。
2. 向外拉出即可拆下探测器。
备注:
􀁺 所有施工都完成之后才能安装探测器。
所有施工全部完成后,必须将防尘罩移走!

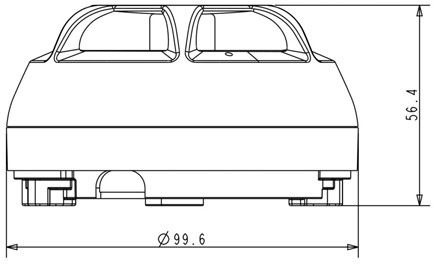

外形尺寸
                    单位:mm(含探测器底座)

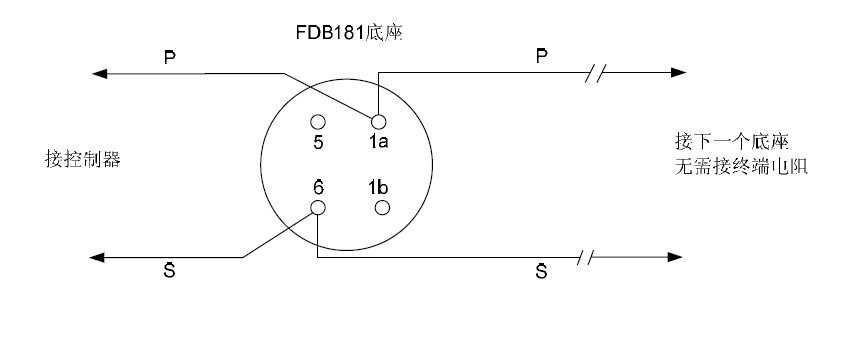

接线图

维护
􀁺 性能检测
建议:
– 每年对所有探测器进行一次外观检查,严重污染和机械损坏的探测器必须更换
– 长期备用的探测器应封装保存
– 平时定期进行加温试验,每年一次
性能参数
工作电压                                                            12 … 32 VDC
工作电流(静态)                                              0.26 mA
动作电流                                                            1.2 mA
工作温度                                                          –10 ... +50 °C
贮存温度                                                          –20 ... +75 °C
相对湿度(允许短期潮湿环境)                    ≤96% (40±2 ℃)
通讯协议                                                             FD18-Bus
颜色                                                                  白色, RAL 9010
防护等级GB4208-93                                           IP44

订货信息
型号            物料号           部件号                   名称                                           重量
FDT181                                                            点型感温火灾探测器(P)           0.064Kg
FDB181                                                           探测器底座                                 0.027Kg
                                                                        FDT181 防尘罩
北京西门子西伯乐斯电子有限公司
北京市海淀区上地信息产业基地信息路 18 号
邮编: 100085
电话: +10 6296 2255
传真: +10 6298 7387
©北京西门子西伯乐斯电子有限公司版权 2008
内容如有改动将不提前通知。
