使用说明书
概述
该手动火灾报警按钮（以下简称手报）用于当火灾发生时手动启动报警。它由外壳和电子部件两部分组成。
特点
􀁺 满足国家标准GB19880-2005 “手动火灾报警按钮”
􀁺 可复位压下式报警
􀁺 每个手报独立编址，地址自动设定，无需编码器设置或者拨码开关
􀁺 LED可显示报警及测试等状态
􀁺 通过FD18-Bus与控制器通讯
􀁺 产品标签上自带可撕式编码贴，方便工程调试
功能
􀁺 按下操作面板直接报警
􀁺 通过钥匙复位操作面板，手报即可恢复到正常工作状态
应用
􀁺 用于火警或灭火进程的立即手动报警
􀁺 室内使用

􀁺 表面安装和预埋方式安装，位置需宜于接近
安装

准备工作

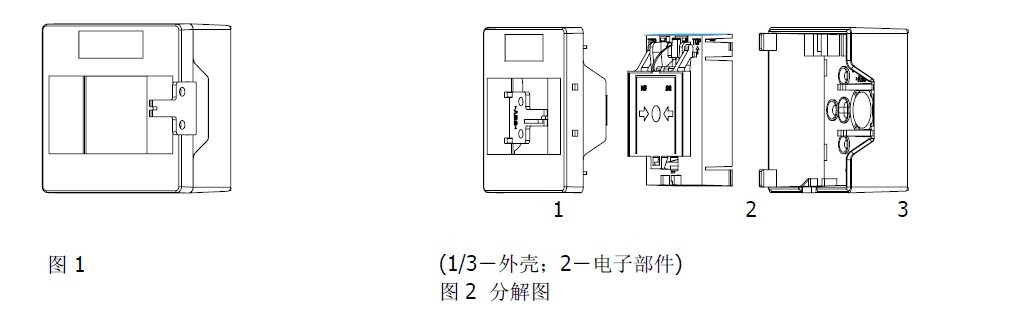

1. 取下钥匙，打开盒盖（见图1）。将钥匙保存在安全的地方。
2. 将外壳固定。
3. 打通进线孔，将一字型螺丝刀对准进线孔与壳体的连接处，敲断即可。

损坏危险!遵守工具厂家的安全指南！



安装
1. 将外壳安装在距地1.3~1.5米的高度，且要表面平整的地方。
2. 将电缆通过进线孔穿进外壳。
3. 盖上盒盖。

接线
1. 用钥匙打开盒盖（见图1）。

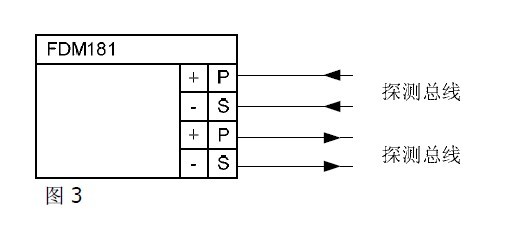

2. 按图3所示将电线接到手报端子上。
3. 将电子部件装入外壳，使电子部件上的“TOP”标记与外壳上的“TOP”标记方向一致，将电子部件装入外壳内，直到住为止。（见图2）
4. 盖上盒盖。

将电子部件装入外壳时注意线缆！

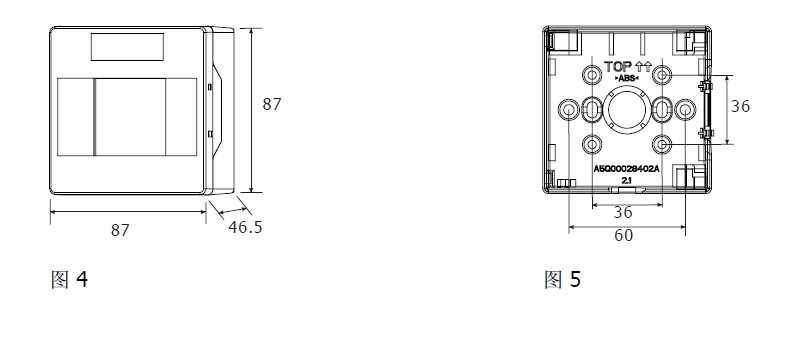

外围尺寸（单位：mm）

调试

下表列出了指示灯所指示的不同状态：

状态	LED 指示灯
正常	灭
报警	常亮
定位/测试火警	闪亮



􀁺 功能检查
1. 将手报设为测试模式。
2. 按下操作面板，LED指示灯闪亮。

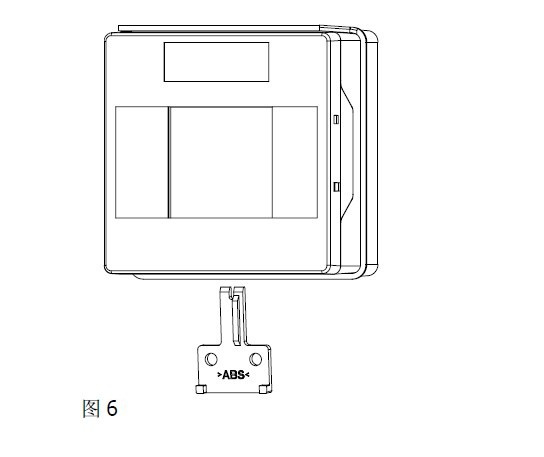

3. 如图6所示将钥匙从底部插入，使操作面板复位。
4. 拔掉钥匙，将手报重新设回正常模式。

性能参数

工作电压                                                          12 … 32 VDC
工作电流 (静态)                                                 0.22 mA
动作电流                                                            1.2 mA
工作温度                                                         –10 ... +55 °C
贮存温度                                                          –20 ... +75 °C
相对湿度                                                               ≤95 %
通讯协议                                                           FD18-Bus
接线端子                                                       1.0 ... 1.5 mm2
颜色                                                                红，RAL3000
保护等级GB4208-93                                              IP44



订货信息
型号            物料号          部件号             名称                                    重量
FDM181                                                    手动火灾报警按钮             0.135 kg
FDMH181                                                 红色外壳（带钥匙）         0.086 kg
FDME181                                                 电子部件                              0.049 kg

北京西门子西伯乐斯电子有限公司
北京市海淀区上地信息产业基地信息路 18 号
邮编： 100085
电话： +10 6296 2255
传真： +10 6298 7387
©北京西门子西伯乐斯电子有限公司版权 2008
内容如有改动将不提前通知。
