概述
隔离模块用于探测并隔离FD18-Bus回路中的短路部分。为防止因短路而使多条分支同时失效，隔离模块之间是相互连接的。
特点
􀁺 防止FD18-Bus回路短路
􀁺 生成FD18-Bus回路的T型分支
􀁺 LED指示灯状态显示
􀁺 全自动地址设定，无需编码器设置或者拨码开关
􀁺 通过FD18-Bus与控制器通讯（独立地址）
􀁺 可直接安装在干燥环境，如安装在保护盒内，可用于潮湿、肮脏环境
􀁺 产品标签上自带可撕式编码贴，方便工程调试
功能
􀁺 隔离模块相当于一个电子开关，嵌在FD18-Bus回路中，用于隔离掉回路中的短路部分，使得未短路部分可以继续正常工作。
􀁺 隔离模块有2个4路接线端子，将模块连接到探测总线。
􀁺 黄色 LED 指示灯用于指示短路隔离状态。

􀁺 隔离模块可以用来防止因短路而使多条分支同时失效。
􀁺 环路连接时，两只隔离模块之间最多可接32个负载因子。
􀁺 分支连接时，每只隔离模块最多可接32 个负载因子。

隔离模块包含底座、印刷电路板和上面板。电路板上有两个LED指示灯，用于显示隔离/定位状态。
为保护模块不受环境因素侵害，有FDCH221保护盒可供安装选择。

隔离模块有两个指示灯用来指示模块两端的隔离状态。

状态	含义
两只LED 灭	正常状态
A口黄色LED闪亮	A口隔离动作
B口黄色LED闪亮	B口隔离动作
A、B两只黄色LED同时闪亮	定位模式



西门子瑞士有限公司
楼宇科技集团
消防与安防产品事业部
瑞士祖格古贝尔大街 22 号 CH-6301
电话： +41 41 – 724 24 24
传真： +41 41 – 724 35 22
www.siemens.com/buildingtechnologies
©西门子瑞士有限公司2009
内容如有改动将不提前通知。
准备工作

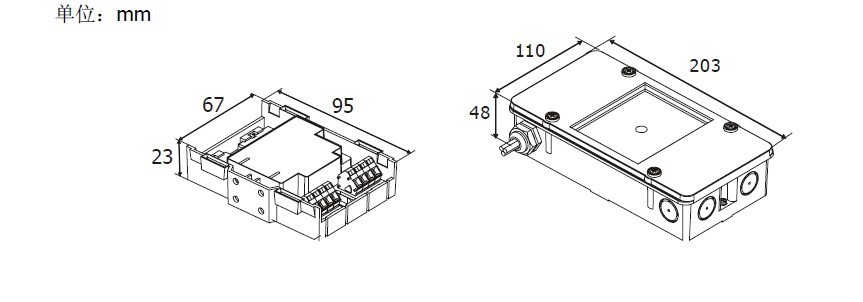

1. 确定安装方式：FDCL181 隔离模块有以下几种安装方式：
– 安装在控制器或开关柜外面：使用FDCH221保护盒(图3)。
– 安装在控制器或开关柜内部：直接安装在平整表面上(图2)。

防水！在潮湿或有水的环境中需使用FDCH221保护盒。

安装保护盒FDCH221
1. 打开保护盒盖。
2. 确定进线位置，并打掉进线孔。
3. 用2个螺钉（M4）将保护盒固定在平整表面上（图3）。安装孔距离：182.0±1.0mm。
4. 通过防水接头（需自备）接入并固定好电缆。
5. 用4个螺钉固定带有密封条的盒盖（图4）。（只有这样才能保证IP防护等级）

保护盒盖是透明的，选择适当的安装位置，确保LED随时可见。

注意！避免FDCI181-2输入模块过热。

1. 打开盒盖。
2. 用2个螺钉将模块固定在保护盒底部(图3)。
3. 再将整个模块按紧。
表面安装过程
1. 将模块放置在平整的表面上。
2. 用2个螺钉（M4）将模块固定（图2）。安装孔距离：63.5±1.0mm。
接线
1. 按图5所示将电缆连接到端子上。



工作电压                                                           12 … 32 VDC
工作电流 (静态)                                               0.25 mA
动作电流                                                            0.43 mA
工作温度                                                          –10 ... +42°C
贮存温度                                                          –20 ... +75 °C
相对湿度                                                           ≤95 % rel.
通讯协议                                                           FD18-Bus
接线端子                                                           1.0 ... 1.5 mm2
颜色
– 外壳                                                           纯白，RAL 9010
– 盒盖                                                              透明材料
防护等级EN60529 / IEC529/GB4208-93
– 装在FDCH221保护盒内                                 IP65

订货信息

型号                物料号                    部件号                    名称                     重量

FDCL181                                                                        隔离模块             0.054 Kg
FDCH221                                                                       保护盒 (IP65)      0.250 Kg
