特点
􀁺 满足国家标准GB16806-2006 “消防联动控制系统”
􀁺 信号分析采用微处理器控制
􀁺 全自动地址设定，无需编码器设置或者拨码开关
􀁺 2路输入，2路输出
􀁺 LED指示灯显示输入/输出状态
􀁺 输入开/短路监视
􀁺 输入信号经智能判定，可防止外界噪声干扰
􀁺 输出开/短路监视（有源输出且无输出动作时）

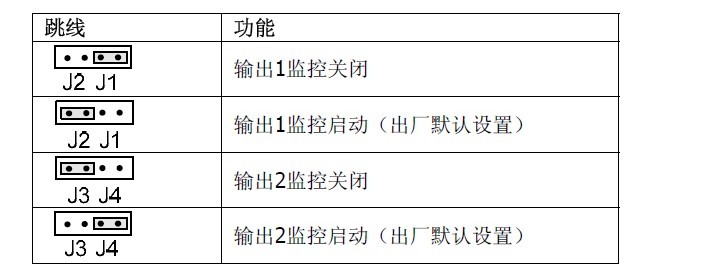

􀁺 输出的监视与非监视功能可通过跳线和控制器参数设置进行切换
􀁺 输出控制2A @24VDC
􀁺 通过FD18-Bus供电
􀁺 通过FD18-Bus 与控制器通讯（独立地址）
􀁺 可直接安装在干燥环境，如安装在保护盒内，可用于潮湿、肮脏环境
􀁺 产品标签上自带可撕式编码贴，方便工程调试
应用
输入
通过输入信号可监视无源干接点的状态（如门是否关闭），输入信号可通过控制器或配置工具配置为以下几种工作方式：
􀁺 状态输入或火警输入
􀁺 开路或开路/短路监视
􀁺 在状态输入时，根据开关位置不同可设置为：
– 正常模式：常开触点 NO输入
– 逆向模式：常闭触点 NO输入

状态输入和火警输入
火警输入一旦启动即触发火警；状态输入一旦启动即触发状态改变。
线路监视

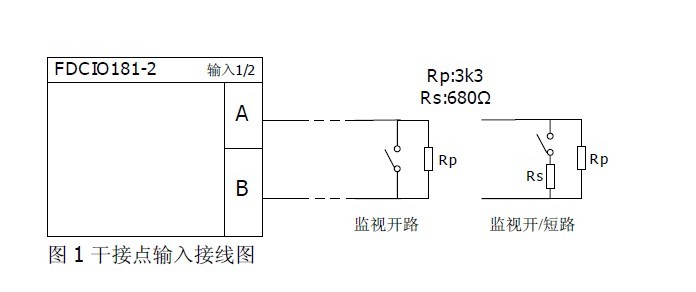

监视输入线路的“开路”或者“开路/短路”故障。为实现上述功能，须在输入线路上正确连接终端电阻，如图1。当输入线路发生短路或开路时，向控制器发出故障信号。输入信号应为无源信号。

输出
有源输出（缺省）
正常模式 (输出监视)
- 用于外部设备控制 (如启动信号传感器)。
- 需外接24VDC 电源。
- 在非启动状态下，输出线路开路/短路监视(图3)。

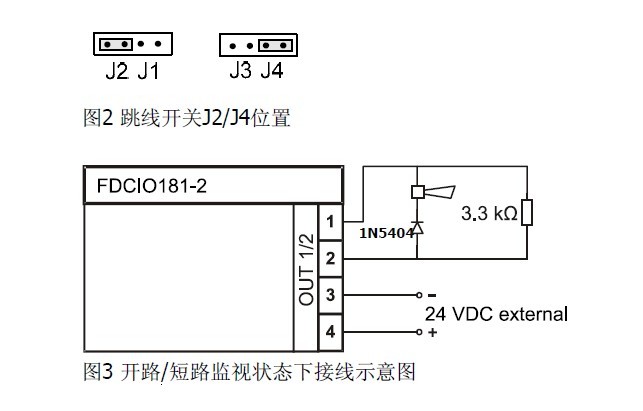

- 跳线开关必须接到J2 /J4位置，如图2所示。

配置
在正常模式下，控制输出可通过控制器或配置工具进行如下配置：
􀁺 启动后，输出信号形态：
– 电平输出
– 脉冲输出（脉冲宽度可以通过控制器或配置工具进行设置）
􀁺 故障保护方式：当FD18-Bus回路失去电压时，故障保护功能将会按照预定程序（通过控制器或配置工具进行设置）来控制故障发生后输出的状态：
– 保持：保持和故障前状态一样
– 启动：保持启动状态
– 停止：保持停止状态
控制器不对输出状态（启动/未启动）进行巡检，仅通过开关控制。
逆向模式(输出不监视)
- 用于外部设备控制 (如关门)。
- 需外接24VDC 电源。
- 在非启动状态下，输出线路开路/短路不监视。

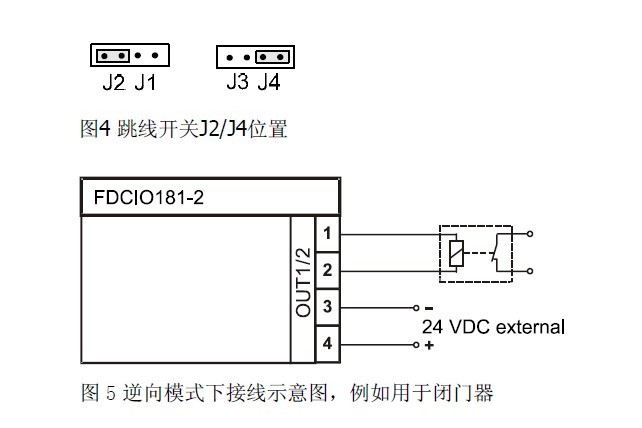

- 跳线开关必须接到J2/J4 位置，如图4所示。

在非启动状态，保持向输出提供24VDC电源，可以使门保持开门状态。当输出变为启动状态，输出置为“断开”（不再提供24VDC电源），则门关闭。
备注：在这个例子中，如果有回路故障（断路、开路）或外部电源故障，不能提供24VDC电源，门应是关闭的。
配置
在逆向模式下，控制输出可通过控制器或配置工具进行如下配置：
􀁺 启动后，输出信号形态：
– 电平输出
– 脉冲输出（脉冲宽度可以通过控制器或配置工具进行设置）
􀁺 故障保护方式：当FD18-Bus回路失去电压时，故障保护功能将会按照预定程序（通过控制器或配置工具进行设置）来控制故障发生后输出的状态：
– 保持：保持和故障前状态一样
– 启动：保持启动状态
– 停止：保持停止状态
控制器不对输出状态（启动/未启动）进行巡检，仅通过开关控制。

干接点输出
无源干接点输出 (输出不监视)
- 用于控制输出 (如关门)。
- 输出不监视。
- 无需外接24VDC电源。

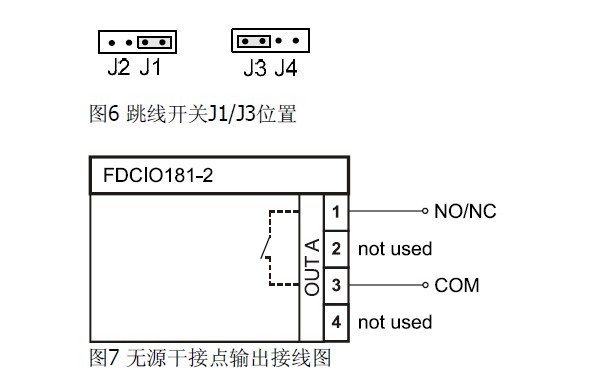

- 跳线开关必须接到J1/J3位置，如图6所示。

配置
当输出为无源输出时，可通过控制器或配置工具进行如下配置：
􀁺 下列情况输出启动:
– 正常模式：常开触点 NO闭合
– 逆向模式：常闭触点 NC打开
􀁺 启动后，输出信号形态：
– 电平输出
– 脉冲输出（脉冲宽度可以通过控制器或配置工具进行设置）
􀁺 故障保护方式：当FD18-Bus回路失去电压时，故障保护功能将会按照预定程序（通过控制器或配置工具进行设置）来控制故障发生后输出的状态：
– 保持：保持和故障前状态一样
– 启动：保持启动状态
– 停止：保持停止状态

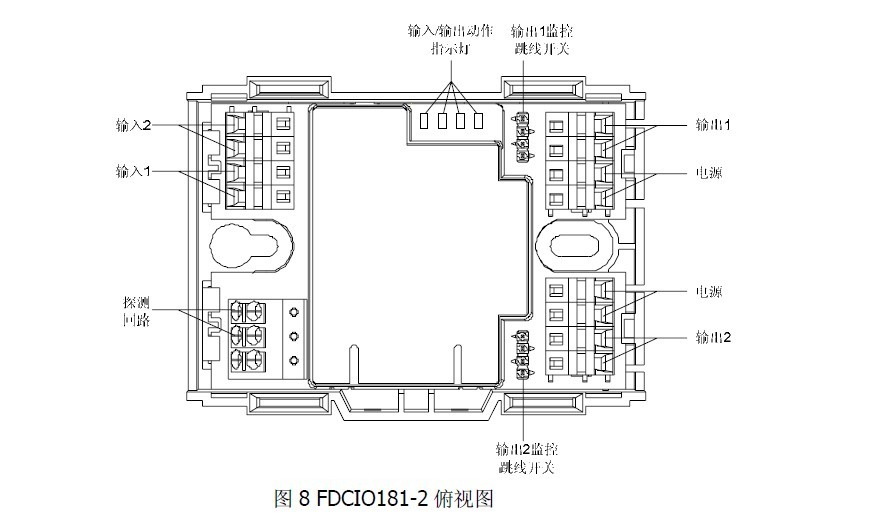

模块包含底座、印刷电路板和上面板。印刷电路板上配有LED指示灯，用来指示输入/输出信号的状态。印刷电路板的上面板为透明，使得LED指示灯的状态随时可见。
为保护模块不受环境因素侵害，有保护盒可供安装选择。







注意：如果控制器配置与跳线位置不匹配，将被识别出来并发出故障信息。



禁止任何其它形式的跳线。



                每路输入/输出都有一个指示灯用来显示。

指示灯状态	含义
指示灯灭	正常工作，输入/输出受监控
红色指示灯闪亮，每1s闪一次，每次点亮250ms	输入/输出动作
输入1指示灯闪亮， 每1s闪一次，每次点亮2...5ms	定位状态



安装

准备工作
确定安装方式：FDCIO181-2输入/输出模块有以下几种安装方式
– 安装在控制器或开关柜外面：使用FDCH221保护盒(图10)。
– 安装在控制器或开关柜内部：直接安装在平整表面上(图9)。

防水！在潮湿或有水的环境中需使用 FDCH221保护盒。

安装保护盒FDCH221

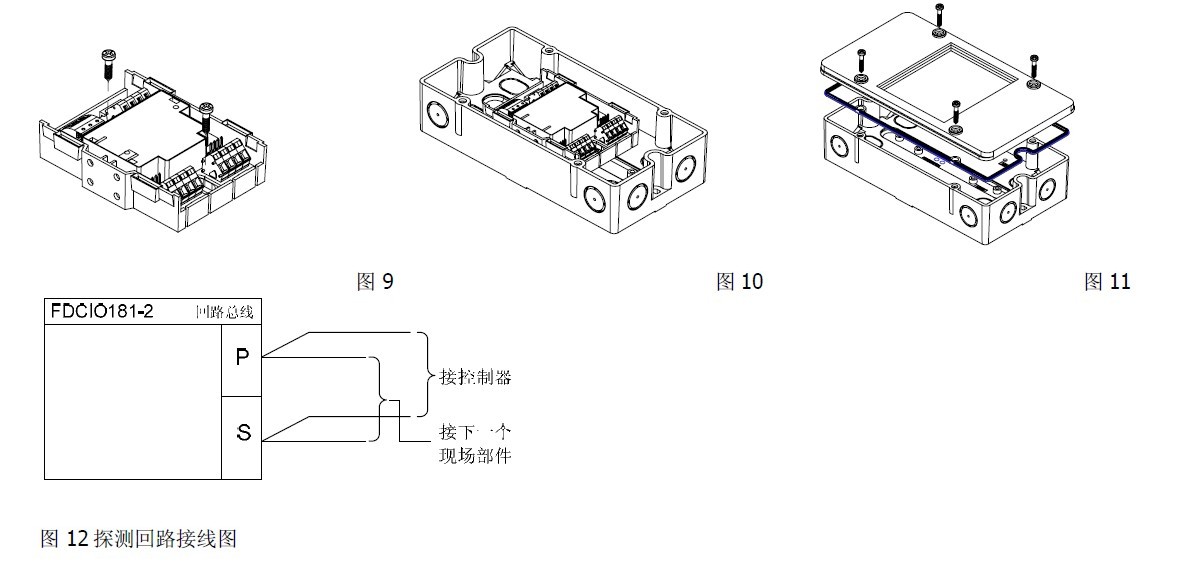

1. 打开保护盒盖。
2. 确定进线位置，并打通进线孔。

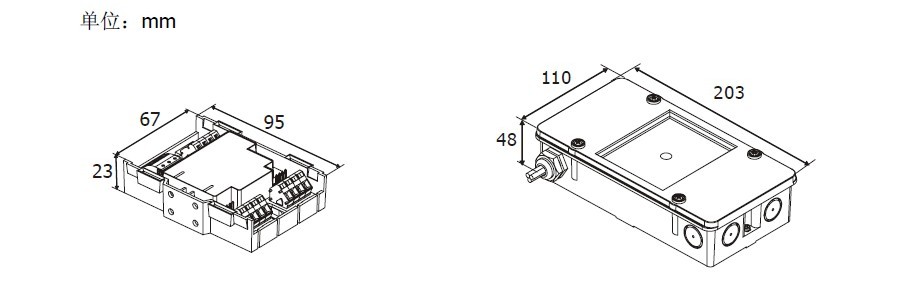

3. 用2个螺钉（M4）将保护盒固定在平整表面上（图10）。安装孔距离：182.0±1.0mm。
4. 通过防水接头（需自备）接入并固定好电缆。
5. 用4个螺钉固定带有密封条的盒盖（图11）。只有这样才能保证IP65防护等级）

保护盒盖是透明的，选择适当的安装位置，确保LED灯随时可见。



装入保护盒
 注意！避免FDCIO181-2输入/输出模块过热。

1. 打开盒盖。
2. 用2个螺钉将模块固定在保护盒底部(图10)。
3. 盖上盒盖。
表面安装过程
1. 将模块放置在平整的表面上。
2. 用2个螺钉（M4）将模块固定（图98）。安装孔距离：63.5±1.0mm。
接线
1. 按图1/3/ 5/7/12所示将电缆连接到端子上。
2. 按照设计连接终端电阻/二极管。
终端电阻必须接在监视线路末端。
6个终端电阻与2个二极管随产品发货。

注意！连接二极管时注意正负极性！



 工作电压                                        12 … 32 VDC
静态电流                                           0.56 mA
动作电流                                          0.85 mA
输出
- 容量（每通道）                        2 A @ 24 VDC
- 终端电阻                                       3.3k Ω
- 二极管                                          1N5404
输入
- 终端电阻                                  3.3k Ω/680 Ω
工作温度                                        0 ... +42 °C
贮存温度                                     –20 ... +75 °C
相对湿度                                         ≤95 % rel.
通讯协议                                         FD18-Bus
接线端子                                       1.0... 1.5 mm2
颜色
– 外壳                                     白色, RAL 9010
– 盒盖                                           透明材料
防护等级EN60529 / IEC529/GB4208-93
– 装在FDCH221保护盒内                IP65



型号               物料号                      部件号                   名称                                重量

FDCIO181-2                                                                   输入/输出模块               0.07Kg
FDCH221                                                                        保护盒 (IP65)                0.250 Kg
