特点
􀁺 满足国家标准GB16806-2006“消防联动控制系统”
􀁺 2个可监视无源干接点输入端口
􀁺 输入信号线路开路或短路故障可监视（需连接终端电阻）
􀁺 内置微处理器信号处理
􀁺 输入信号经智能判定，可防止外界噪声干扰
􀁺 LED指示灯状态显示
􀁺 全自动地址设定，无需编码器设置或者拨码开关
􀁺 通过 FD18-Bus供电
􀁺 通过FD18-Bus与控制器通讯（独立地址）
􀁺 适用于干燥、粉尘或潮湿的环境
􀁺 产品标签上自带可撕式编码贴，方便工程调试

通过输入信号可监视无源干接点的状态，每个输入信号可通过控制器或配置工具配置为以下工作方式：
􀁺 状态输入或火警输入
􀁺 开路和短路监视
􀁺 在状态输入时，根据开关位置不同可设置为：
– 常闭触点 NC输入

– 常开触点 NO输入
状态输入和火警输入
火警输入一旦启动即触发火警，状态输入一旦启动即触发监视状态改变。
线路监视
监视输入线路的“开路”或者“开路及短路”故障。为实现上述功能，须在输入线路上正确连接终端电阻（如图6）。当输入线路发生短路时，向控制器发出故障信号。输入信号应为无源信号。

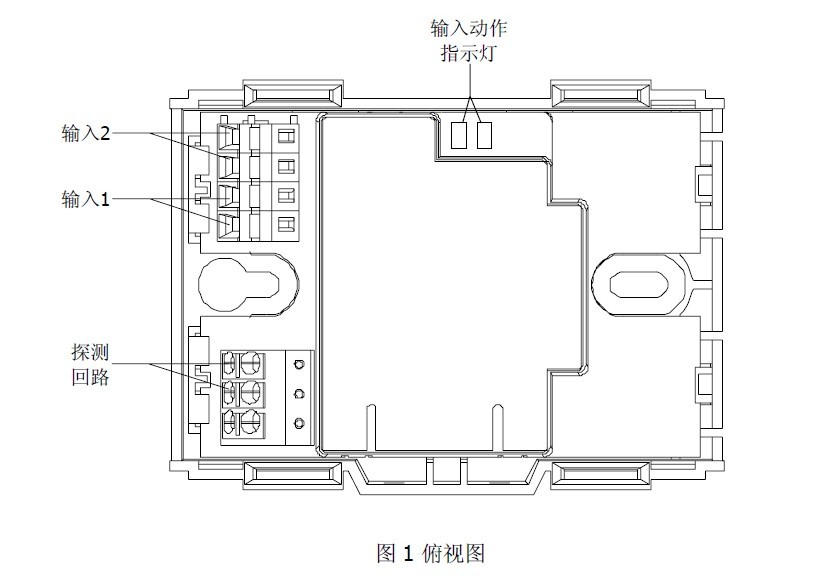

模块包含底座、印刷电路板和上面板。印刷电路板上配有LED指示灯，用来指示输入信号的状态。印刷电路板的上面板为透明，使得LED指示灯的状态随时可见。
为保护模块不受环境因素侵害，有保护盒可供安装选择。

LED指示灯

                              输入信号LED指示灯
                              每路输入都有一个指示灯用来显示。



指示灯状态	含义
指示灯灭	正常状态
红色指示灯闪亮，每1s闪一次， 每次点亮250ms	输入动作
输入1指示灯闪亮， 每1s闪一次， 每次点亮2...5ms	定位状态



准备工作

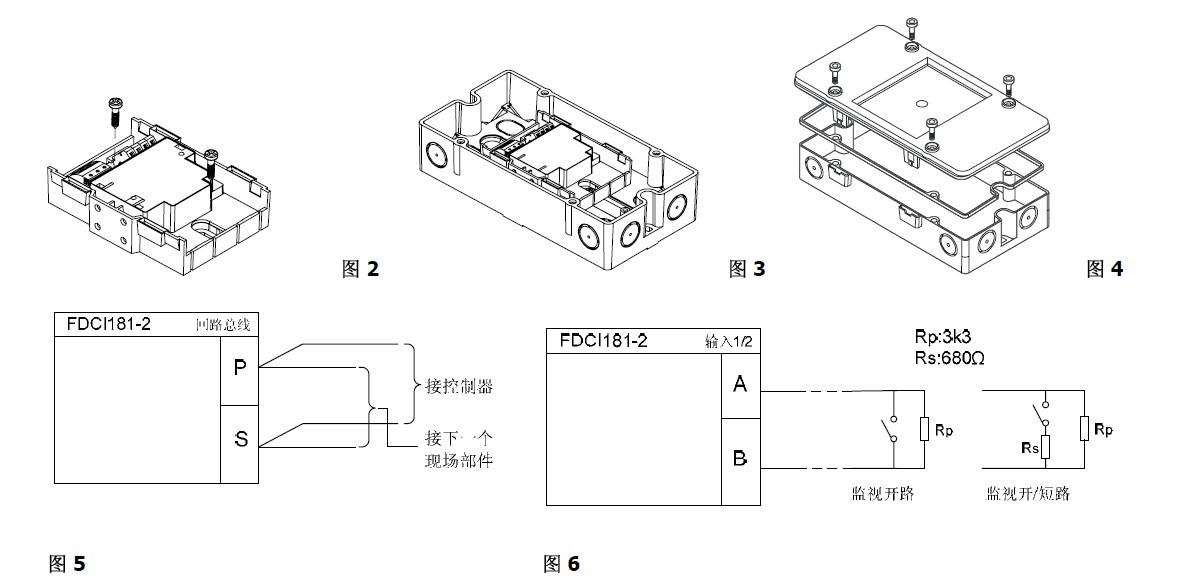

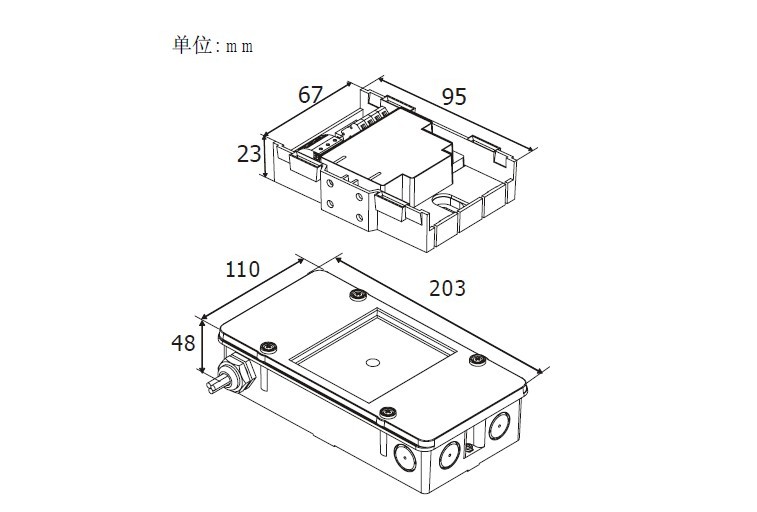

确定安装方式：FDCI181-2输入模块有以下几种安装方式：
– 安装在控制器或开关柜外面：使用FDCH221保护盒(图3)。
– 安装在控制器或开关柜内部：直接安装在平整表面上(图2)。

 防水!   在潮湿或有水的环境中需使用FDCH221保护盒。

安装保护盒FDCH221
1. 打开保护盒盖。
2. 确定进线位置，并打通进线孔。
3. 用2个螺钉（M4）将保护盒固定在平整表面上（图3）。安装孔距离：182.0±1.0mm。
4. 通过防水接头（需自备）接入并固定电缆。
5. 用4个螺钉固定带有密封条的盒盖（图4）。只有这样才能保证IP65防护等级）

保护盒盖是透明的，选择适当的安装位置，确保LED随时可见。



装入保护盒
注意！避免FDCI181-2输入模块过热。
1. 打开盒盖。
2. 用2个螺钉将模块固定在保护盒底部(见图3)。
3. 盖上盒盖。

表面安装过程
1. 将模块放置在平整的表面上（图2）。
2. 用2个螺钉（M4）将模块固定。安装孔距离：63.5±1.0mm。
接线
1. 按图5、图6所示将电缆连接到端子上。
2. 按照设计连接终端电阻。
两个3K3Ω电阻和 两个680Ω电阻随产品发货。
终端电阻必须接在监视线路末端。



                                工作电压                                                  12 … 32 VDC

                                静态电流                                                  0.33 mA
                                动作电流                                                  0.45 mA
                                工作温度                                                  0 ... +42 °C
                                贮存温度                                                  –20 ... +75 °C
                                相对湿度                                                   ≤95 %

                                通讯协议                                                   FD18-Bus
                                接线端子                                                   1.0 ... 1.5 mm2

                                颜色
                                – 外壳                                                     白色， RAL 9010
                                – 盒盖                                                            透明

                               防护等级 EN60529 / IEC529/GB4208-93
                              – 带辅助保护盒FDCH221                              IP65

型号                        物料号               部件号                     名称                        重量
FDCI181-2                                                                         输入模块                 0.056 kg
FDCH221                                                                           保护盒 (IP65)         0.250 kg



北京西门子西伯乐斯电子有限公司
北京市海淀区上地信息产业基地信息路 18 号
邮编： 100085
电话： +10 6296 2255
传真： +10 6298 7387
©北京西门子西伯乐斯电子有限公司版权 2008
内容如有改动将不提前通知。
