概述
FDB181探测器底座为通用探测器底座，固定在火灾探测保护现场，用于安装FD181系列火灾探测器：
− FDO181点型光电感烟火灾探测器
− FDT181点型感温火灾探测器
特点
– 通用探测器底座，明装或暗装均适用
– 加大进线孔方便进线
– 采用环保安全材料

底座的安装应严格遵循工程设计图纸。安装时要均匀分布。
安装过程：

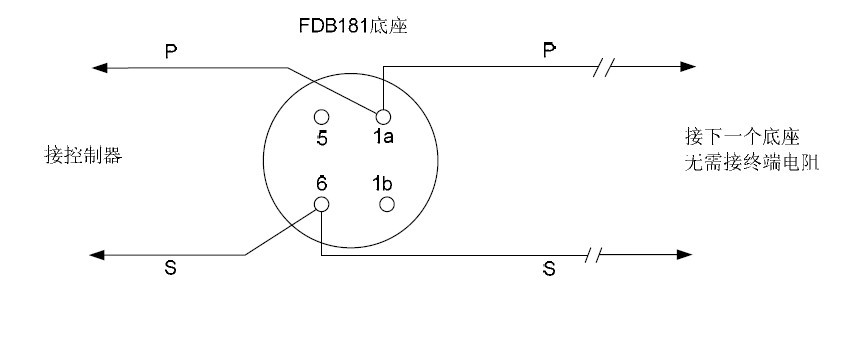

1． 将线从中央孔穿出， 按接线图所示将线接到端子上。
2． 用螺钉将底座固定到棚顶上。
􀀩备注:
􀁺 工程施工全部完成之后才能安装探测器。
􀁺 为保证底座和探测器之间的可靠连接，施工中请不要使用U型接线端子。
􀁺 建议采用双绞线，连接线截面积1.0~1.5mm2。



西门子楼宇科技
消防与安防产品事业部











                              接线端子                                1.0... 1.5 mm2
                              工作温度
                              储存温度
                              相对湿度                                 参见探测器参数

                              防护等级GB4208-93
                              颜色                                         白色， RAL 9010





型号           物料                 号部件号                 名称重量

FDB181                              探测器底座              0.026 kg





北京西门子西伯乐斯电子有限公司
北京市海淀区上地信息产业基地信息路 18 号
邮编： 100085
电话： +10 6296 2255
传真： +10 6298 7387
