FDO181点型光电感烟火灾探测器
FDO181点型光电感烟火灾探测器
概述
FDO181点型光电感烟火灾探测器采用光学传感器,运用光散射原理,提高了对火灾产生烟雾粒子的探测能力,从而大大提高了对明火或者暗火的探测灵敏度,进而及早探知火情。
特点
– 满足国家标准GB4715-2005《点型感烟火灾探测器》
– 内置CPU,信号接收后会经智能算法处理进行火灾识别
– 双灵敏度设置(标准、灵敏)
– 采用全新设计的感烟迷宫结构,火灾探测更可靠,更准确
– 全自动地址设定,无需编码器设置或者拨码开关
– 特别适合对暗火或有烟雾产生的火焰进行早期探测报警
– 抗环境因素干扰能力强,包括粉尘、纤维、昆虫、潮湿、极端高温或低温、电磁干扰、腐蚀性气体、振动、非火灾烟雾等
– 报警灯360°全方位可见
– 通过FD18-Bus 回路与控制器通讯,无极性连接
– 产品标签上自带可撕式编码贴,方便工程调试
功能
– 采用单光敏元件散射光原理
– 独特的感烟迷宫结构可有效避免外部光线干扰,对火灾烟雾进行准确探测
– 具有自动补偿功能,减少灰尘对探测灵敏度的影响;当探测器被严重污染,无法进行补偿时,会向控制器报故障
– 探测器的灵敏度可以通过参数设置进行选择,因此可针对所监视的环境状况进行相应的调整
– 每只探测器内带有特定标识码(相当于身份证,起部件识别作用),控制器能依此确认探测器类型,并进行地址分配
应用
– 对阴燃和有烟的火情进行早期探测报警
– 自带防尘罩,避免现场装修污染
指示灯
探测器本身带有指示灯,用来指示探测器的工作状态(见下表)
探测器状态
指示灯状态
正常工作
定位/测试火警
闪烁
报警
常亮
安装
􀁺 简便快捷高质量的安装方式
工程施工时首先安装好接线底座,并完成布线。

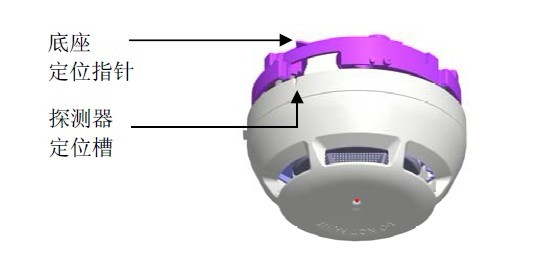

1. 将探测器的定位槽对准底座的定位指针,插入底座。(如图所示)
2. 顺时针旋转探测器,直至停止。
拆卸
1. 逆时针旋转探测器,直至停止。
2. 向外拉出即可拆下探测器。
备注:
􀁺 所有装修施工都完成之后才能安装探测器。
所有施工全部完成后,必须将防尘罩移走!

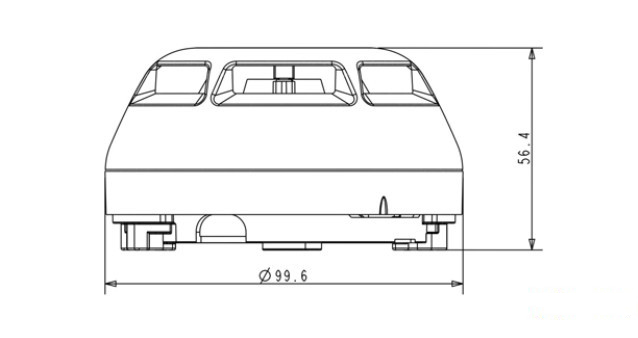

外形尺寸
单位:mm(含探测器底座)

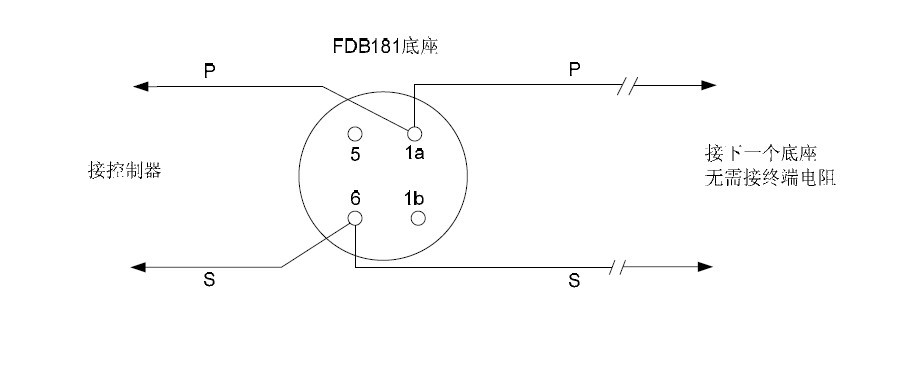

接线图
维护
􀁺 性能检测
建议:
– 每年对所有探测器进行一次外观检查,严重污染和机械损坏的探测器必须更换
– 长期备用的探测器应封装保存
– 平时定期进行烟试验,每年一次
性能参数
工作电压                                            12 … 32 VDC
工作电流(静态)                                0.26 mA
动作电流                                                 1.2 mA
灵敏度                                                 标准2.5%/m
                                                            灵敏1.8%/m
工作温度                                          –10 ... +55 °C
储存温度                                          –20 ... +75 °C
相对湿度                                          ≤96% (40±2 ℃)
通讯协议                                              FD18-Bus
颜色                                                 白色, RAL 9010
防护等级GB4208-93                              IP44

订货信息
型号           物料号           部件号            名称                                            重量
FDO181                                                   点型光电感烟火灾探测器         0.079Kg
FDB181                                                    探测器底座                                 0.027Kg
                                                                  FDO181 防尘罩

北京西门子西伯乐斯电子有限公司
北京市海淀区上地信息产业基地信息路 18 号
邮编: 100085
电话: +10 6296 2255
传真: +10 6298 7387
©北京西门子西伯乐斯电子有限公司版权 2008
内容如有改动将不提前通知。
