概述
该消火栓按钮用于当火灾发生时按下操作面板，控制器发出启动信号联动消防水泵及其它设备。它由外壳和电子部件两部分组成。
特点
满足国家标准GB16806-2006 “消防联动控制系统”
每个按钮独立编址，地址自动设定，无需编码器设置或者拨码开关
双色LED可显示启动、测试及回答等状态
通过FD18-Bus与控制器通讯
产品标签上自带可撕式编码贴，方便工程调试
功能
按下操作面板直接启动，消火栓按钮内部的红色LED指示灯亮；消防水泵启动后，绿色LED指示灯亮
通过钥匙复位操作面板，按钮即可恢复到正常工作状态（图6）
应用
用于火警或灭火进程的立即手动启动
安装在消火栓就近处，具有防水功能，可用于潮湿环境
表面安装和预埋方式安装，位置需宜于接近
室内使用
安装
准备工作

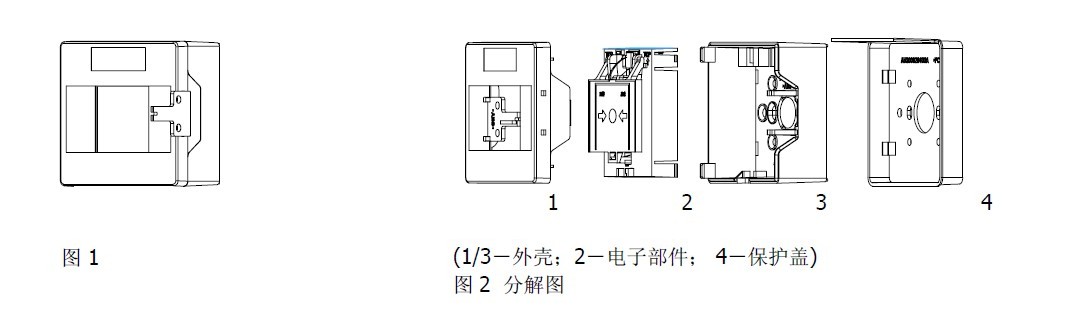

1. 取下钥匙，打开盒盖（见图1）。将钥匙保存在安全的地方。
2. 将外壳固定。
3. 打通进线孔，将一字型螺丝刀对准进线孔与壳体的连接处，敲断即可。
安装
1. 将外壳安装在距地1.3~1.5米的高度，且要表面平整的地方。
2. 将电缆通过进线孔穿进外壳。
3. 盖上盒盖。
接线
1. 用钥匙打开盒盖（见图1）。
2. 按图3所示将电线接到端子上。
3. 将电子部件装入外壳，使电子部件上的“TOP”标记与外壳上的“TOP”标记方向一致，将电子部件装入外壳内，直到卡住为止。（见图2）
4. 盖上盒盖。
将电子部件装入外壳时注意线缆！

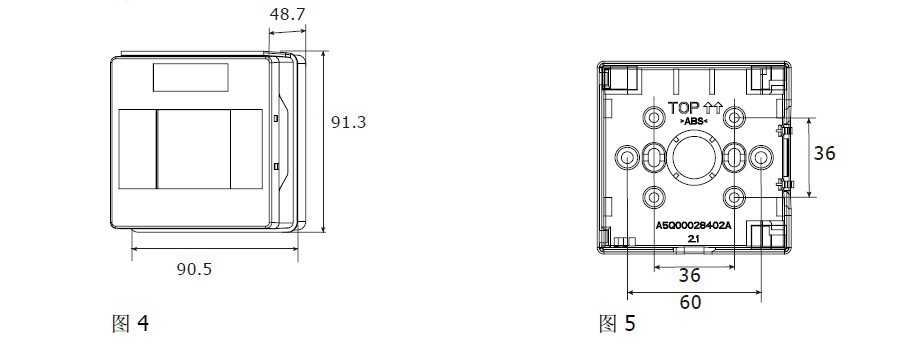

外围尺寸
调试
下表列出了指示灯所指示的不同状态：
|
状态 |
LED 指示灯 |
|
正常 |
红、绿色指示灯都灭 |
|
启动 |
红色指示灯常亮 |
|
定位/测试火警 |
红色指示灯闪亮 |
|
回答 |
绿色指示灯常亮 |
功能检查
1. 将消火栓按钮设为测试模式。
2. 按下操作面板，LED指示灯闪亮。
3. 如图6所示将钥匙从底部插入，使操作面板复位。
4. 拔掉钥匙，将消火栓按钮重新设回正常模式。
性能参数
工作电压 12 … 32 VDC
工作电流 (静态) 0.22 mA
动作电流 1.2 mA
干接点输出容量 2 A @ 24 VDC
工作温度 –10 ... +55 °C
贮存温度 –20 ... +75 °C
相对湿度 ≤95 % rel.
通讯协议 FD18-Bus
接线端子 1.0 ... 1.5 mm2
颜色 红，RAL3000
保护等级GB4208-93 IP44
订货信息
型号 物料号 部件号 名称 重量
FDHM181 消火栓按钮 0.138 kg
FDHMH181 红色外壳（带钥匙） 0.088 kg
FDHME181 电子部件 0.050 kg
北京西门子西伯乐斯电子有限公司
北京市海淀区上地信息产业基地信息路 18 号
邮编： 100085
电话： +10 6296 2255
传真： +10 6298 7387
©北京西门子西伯乐斯电子有限公司版权 2008
内容如有改动将不提前通知。
