概述
火灾显示盘在火灾探测系统中是用来显示及操作的部分，它具有以下功能：
事件显示
操作
火警
故障
查询信息
关闭蜂鸣器
火灾显示盘可与控制器同步显示与之相关联设备的文本信息。
特点
小巧的操作显示盘，用于FC18火灾探测系统中
超大背光液晶显示屏（192X64），可手动调节对比度
通过CAN-Bus与控制器通讯 (独立编址)
外接24 VDC电源
每台控制器最多可连接32台火灾显示盘
外观优雅精致
功能
最多可显示252条火警/故障信息
事件显示与控制器一致
通过查询键可浏览所有显示信息
发生火灾/故障后，蜂鸣器可以手动关闭

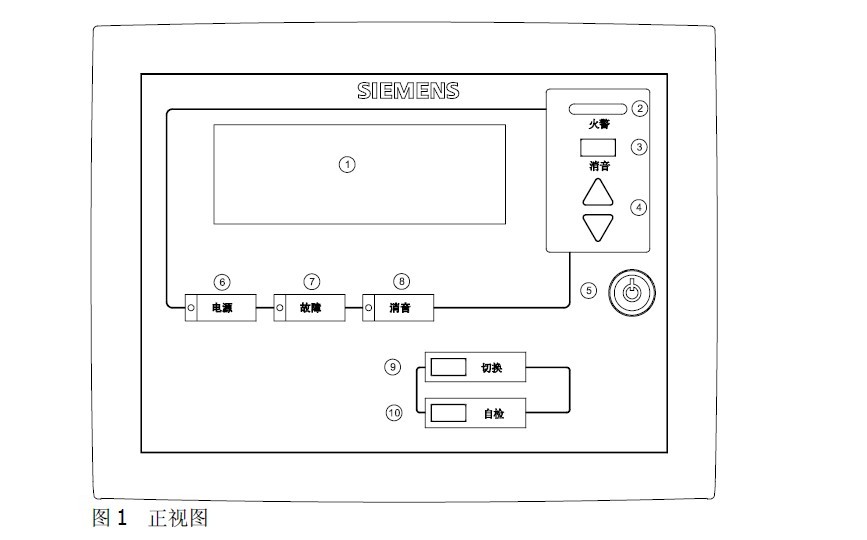

应用
|
序号 |
名称 |
功能 |
|
1. |
液晶显示 |
用于显示火警、故障等信息
当显示火警信息时，
- “手”：表示手动火警；
- “自”：表示自动火警 |
|
2. |
火警指示灯 |
火警发生时亮，火警消失时灭 |
|
3. |
<消音>键 |
消音 |
|
4. |
<查询>键 |
向上/下滚动查询火警/故障信息 |
|
5. |
锁 |
打开/锁定前面板 |
|
6. |
电源指示灯 |
供电正常时亮，不供电时灭 |
|
7. |
故障指示灯 |
故障发生时亮， 故障消失或重启时灭 |
|
8. |
消音指示灯 |
按下<消音>键时亮，事件消失或重启时灭 |
|
9. |
<切换>键 |
用于火警/故障信息查询时进行切换 |
|
10. |
<自检>键 |
检查液晶、指示灯、蜂鸣器是否正常工作 |
注：

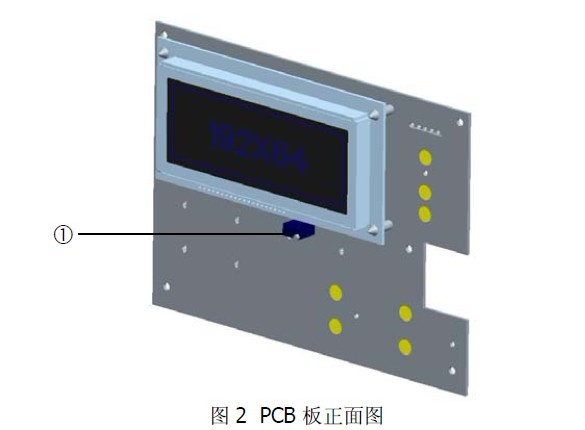

1：用来调节LCD 对比度（需拆下PCB板）。
2：复位键：按下并保持5秒才可对火灾显示盘进行复位。
③ JP4JP3
3：跳线开关：当跳线端子位置如图所示时，电阻为120欧姆。

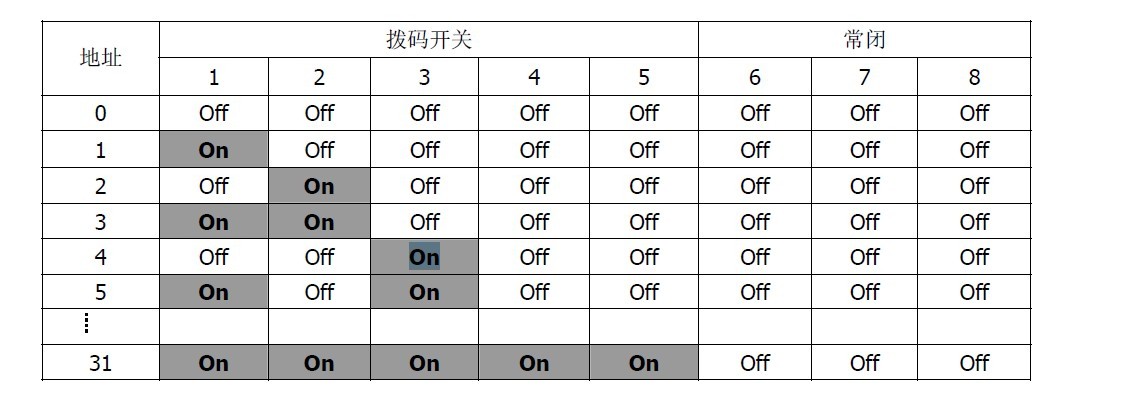

拨码开关
8 位拨码开关用于设定楼层显示器地址，1-5位有效，代表0-31地址；6-8位为空闲。

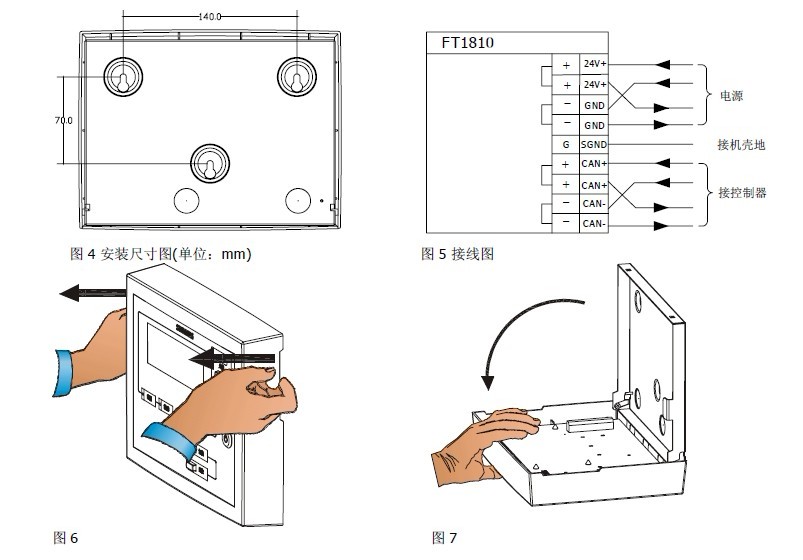

安装
安装过程：
1. 将回路线和外接电源线通过进线孔穿进火灾显示盘。
2. 在墙上平整表面标记出3个安装孔位置，钻孔，安装膨胀螺栓并拧入螺钉，不要拧紧（图4）。
3. 将火灾显示盘通过腰形孔悬挂于螺钉上。
4. 将锁置于打开位置，打开前面板（图6/7），将螺钉拧紧。
5. 按接线图将电线接到端子上（图5）。CAN总线末端设备需并联120Ω电阻（可通过FT1810内部跳线完成，如图3）。
6. 盒上前面板。
7. 用钥匙锁住，取下钥匙，放于安全位置。

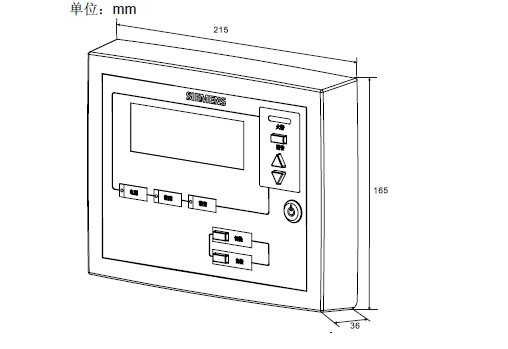

外形尺寸
性能参数
工作电压 24 VDC±20% (19.2 … 28.8 VDC)
工作电流 (静态) 30 mA
动作电流 110 mA
工作温度 –3 ... +42 °C
贮存温度 –20 ... +60 °C
相对湿度 ≤95 % rel.
通讯协议 CAN
接线端子 1.0 ... 1.5 mm2
颜色 白色, RAL 9010
防护等级GB4208-93 IP30
订货信息
型号 物料号 部件号 名称 重量
FT1810 火灾显示盘 0.75 Kg
北京西门子西伯乐斯电子有限公司
北京市海淀区上地信息产业基地信息路 18 号
邮编： 100085
电话： +10 6296 2255
传真： +10 6298 7387
©北京西门子西伯乐斯电子有限公司版权 2008
内容如有改动将不提前通知。
