1. 特点
− 符合国家标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》。
− 全中文Windows风格菜单操作，清晰直观。
− 右键弹出菜单列出当前设备/事件可选操作项，操作更加方便快捷。
− 超大存储空间，最多可记录3000条历史记录，运行中发生的各类事件可全部记入历史档案中。
− 控制器在设定时间内无任何操作发生，同时无任何报警、联动、故障信息时，控制器自动转为屏幕保护状态，延长液晶屏的使用寿命；当有事件/操作发生时，液晶屏自动点亮，控制器自动显示所发生的事件，按照逻辑关系联动相应设备。
− 控制器带有2路可编程输入/输出（输出：40mA@24VDC，可通过编程设置为总报警和总故障输出；输入：干接点）。
− 控制器带有1路声光控制电路(0.5A @24VDC)。
− 控制器自带8路多线联动盘，用于重要设备的自动控制或手动操作。
− 采用“组”编程方式， 同用途的设备可分配到同一个“组”中进行编程，简化逻辑关系，节省编程时间。
− 单台控制器最大容量504点，可实现8台控制器组成网络。
− 网络总线（FCnet），最远距离1000米。
− 回路总线（FD18-Bus）为两总线无极性，建议使用Φ≥1.0 mm2的阻燃双绞线，传输距离环路可达2500米，支路可达1500米。
− 控制器拥有三种用户界面，分别为：1级用户界面、2级用户界面、3级用户界面；在不同的用户界面下可进行不同的操作，用户级别由密码保护。
− 接线端子均采用可插拔方式，每位端子上均有清晰标识，安装、调试、维修方便，快捷。
− 自动映射设备。
− 可由控制器调整探测灵敏度，自动适应环境变化，使火灾报警可靠性大大提高。
− 既可以在控制器上现场直接编程，也可通过计算机快速编程。
− 现场部件标签上自带可撕式编码贴，方便工程调试。



2. 性能参数
表1-1

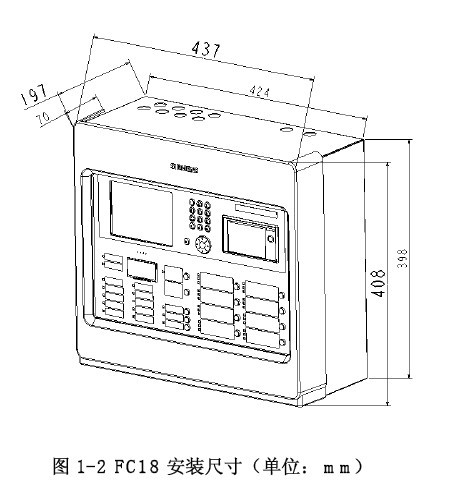

3. 外形尺寸





4. 兼容设备目录





5. 系统结构
− FS18系统可以自由组网，最多可以由8台FC18系列控制器组网，可以定义其中任意一台在监控自身所带的现场部件的同时，再监控其他的控制器。
− 通过编程，可实现多机系统的跨机联动。

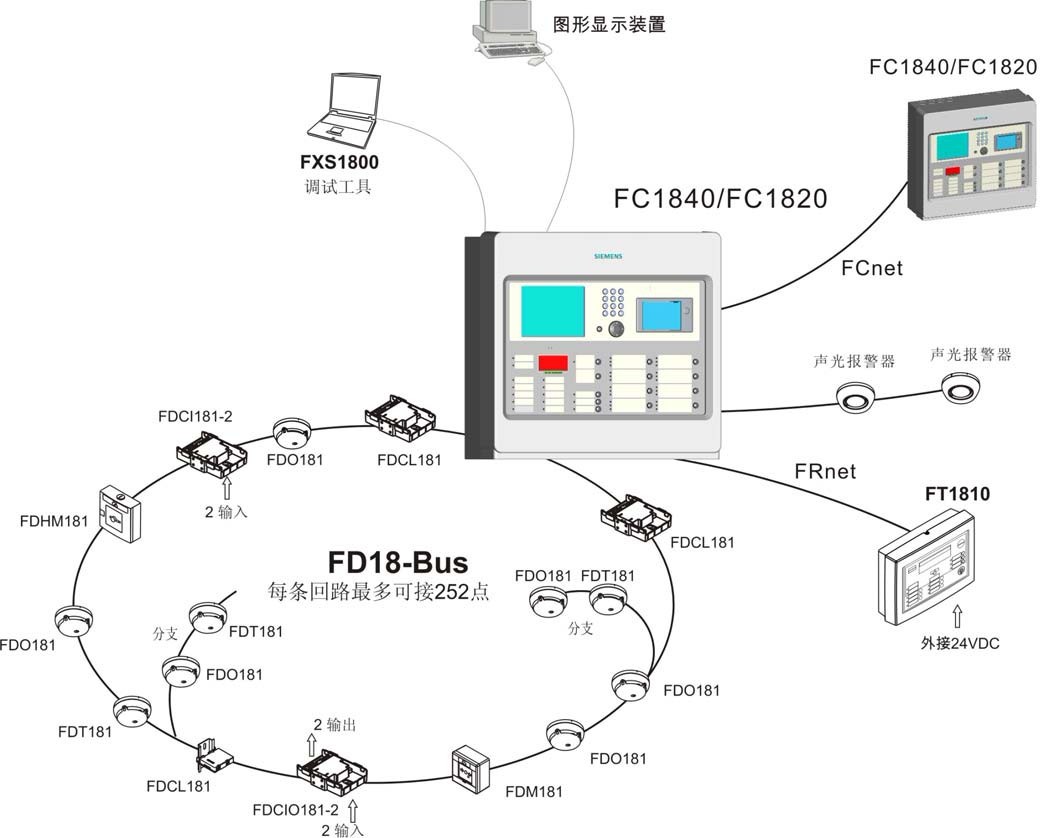

                                      图1-3 系统示意图
